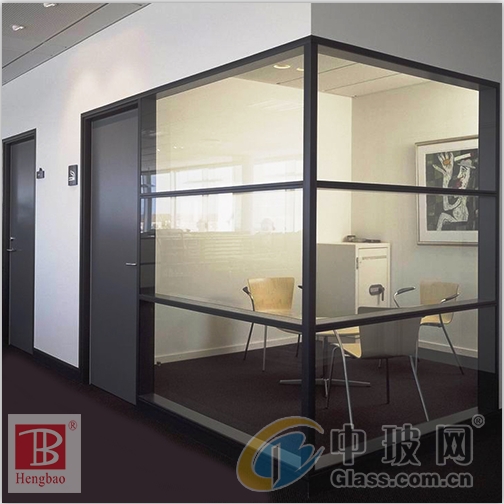

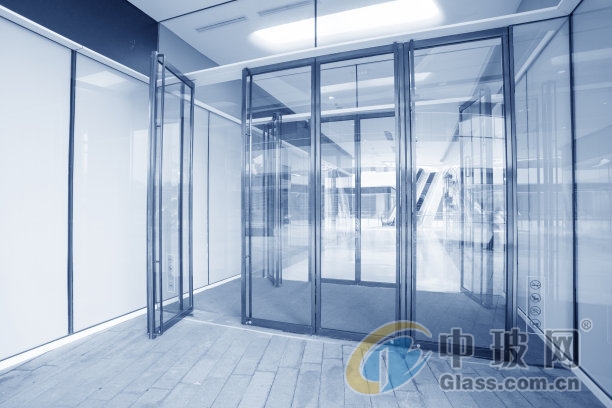

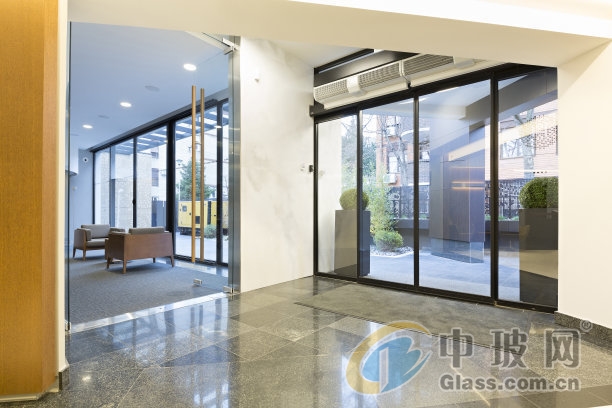

防火玻璃可***用于高.級賓館、飯店、機場、體育館、圖書館、計算機房等現代公共建筑中，它主要用于制作防火門、窗和隔墻。用玻璃作為內外分隔墻體已有數年的歷史，這種形式的建筑在國內已屢有出現。它的好處包括:比傳統的墻體輕且可提高建筑的有效使用面積;施工速度快，施工質量容易得到保證;具有輕澈空透、純凈光亮的外表，既可以嶄新建筑形象，又可與藍天融為一體若現若隱;提高了建筑內的透明度和光亮度。但從防火角度看，對玻璃隔墻應有如下的要求?！　?l)提高玻璃本身的耐火性。這種耐火性包括穩定性、完整性和熱傳導性。其中穩定性和完整性對外隔墻十分重要。但目前國內生產的整體用于外隔墻的防火玻璃基本是空白，這主要是就目前技術水平而言，生產這種玻璃的價格還比較貴，其防火穩定性和其他功能性也有待進一步提高。故大規模的擴大其在外隔墻上的使用，尚有一定的距離?！　?2)當使用普通玻璃外隔墻時應在室內設置自動噴水滅火系統。尤其應在室內靠隔墻的上方裝側噴的開式噴頭，以保護隔墻?！　?3)在玻璃隔墻壁與樓板、隔墻的交接處填塞防火封堵材料密封，既要保證延緩煙氣及火焰的垂直蔓延，又要給玻璃的熱膨脹留有變形的余地?！　?4)無窗檻墻或窗檻墻高度小于0.8m的建筑隔墻，應在每層樓板外沿設置耐火極限不低于lh，高度不低于0.8m的不燃燒體裙墻或防火玻璃裙墻。 1 主題內容與適用范圍     本標準規定了防火玻璃隔墻的分類、技術要求、檢驗方法、檢驗規則及包裝、標志、貯存等內容。    本標準適用于工業與民用建筑非承重垂直用防火玻璃隔墻。2 引用標準  GB 191  包裝儲運圖示標志  GB 2680 平板玻璃可見光總透過率測定方法  GB 6388 運輸包裝收發貨標志  GB 8625 建筑材料難燃性試驗方法  GB 9978 建筑構件耐火試驗方法  GB 12513 鑲玻璃構件耐火試驗方法  GBJ 205 鋼結構工程施工及驗收規范  GBJ 206 木結構工程及驗收規范3 術語3.1 防火玻璃隔墻    由防玻璃、鑲嵌框架和防火密封材料組成，在一定時間內，滿足耐火穩定性、完整性和隔熱性要求的非承重隔墻。3.2  耐火等級根據有關規范或標準的規定，非承重隔墻應達到的相應的耐火性要求。3.3 鑲嵌框架   邊框框架和分格框架的總稱。3.4 壓條   固定玻璃的配件。4  分類4.1 按框架材料分類   G類：鋼框結構防火玻璃隔墻（以下簡稱G類隔墻）。   M類：木框結構防火玻璃隔墻（以下簡稱M類隔墻）。4.2 按耐火等級分類   耐火等級分為Ⅰ、Ⅱ、Ⅲ、Ⅳ級，見表3。4.3 標記示例           如洞口標志寬度2500mm，標志高度為3000mm，耐火等級為Ⅰ級的鋼框防火玻璃隔墻的標記如下：    GFBQ—2530—Ⅰ—1.0    洞口標志寬度為2800mm，標志高度為2200mm，耐火等級為Ⅱ級的木框防火玻璃隔墻的標記如下：    MFNQ—2822—Ⅱ—0.755 技術要求5.1 材料與配件5.1.1  隔墻框架應采用具有一定強度使其足以保障構件完整性及穩定性的鋼框架或木框架。5.1.2  G類隔墻的鑲嵌框架與壓條，其選材標準應符合GBJ 205的規定。5.1.3  M類隔墻的鑲嵌框架與壓條，其選材標準應符合GBJ 206的規定。應選用經過干燥的成材，其含水率不宜大于12%或不應大于使用的平衡含水率。在框架結合處和安裝小五金處，均不得有木節或已填補的木節。5.1.4  鋼質框架內部的填充材料應采用不燃性材料。5.1.5  框架與防火玻璃之間的密封材料可采用不燃性材料或難燃材料。5.2 外觀質量5.2.1 防火玻璃的外觀質量必須符合表1的規定。                           表1       5.2.2 G類隔墻框架要求    鑲嵌框架、金屬架固件鉚焊處應牢固峭得有假焊、斷裂和松動。焊縫表面應光滑平整，不允許有氣孔、夾渣和漏焊?？蚣鼙砻鎽秸?，不得有毛刺及明顯外向錘痕等外觀缺陷。在噴涂防銹漆前，應除油除銹，漆層應均勻、光滑，不得有明顯的堆漆、漏漆、剝落等缺陷。螺栓連接處應牢固，不得有松動現象。5.2.3  M類隔墻框架要求    鑲嵌框架、加固件制成后，應防止受潮變形?？蚣軕捎秒p榫聯接，拼裝時，榫頭榫槽應嚴密嵌合并用膠料膠結和木楔加緊。表面應凈光或砂磨，不得有不刨痕、毛刺和錘痕。割角拼縫應嚴密平整。5.3 尺寸與允許偏差5.3.1 防火玻璃的尺寸和厚度允許偏差應符合表2和表3的規定。                   表2  防火玻璃的尺寸允許偏差      mm                          表3  防火玻璃的厚度允許偏差      mm       5.3.2 防火玻璃隔制作應符合表4的規定。                   表4  制作尺寸與安裝尺寸允許偏差       5.4 耐火性能   防火玻璃隔墻試件的耐火性能分為四級必須符合表5的規定。                   表5  耐火性能等級劃分      5.5 光學性能  防火玻璃的透光度必須符合表6的規定。                   表6      5.6 安裝要求5.6.1 防火玻璃安裝應在鑲嵌框架校正完畢后以及框架表面***處理前進行。5.6.2 隔墻拼裝完畢，框架應在同一平面，框架與防火玻璃之間的間隙一般為3~5mm，但防火玻璃和壓條的重合部分不得小于10mm。3.6.3 G類隔墻框架的制作與安裝應符合GBJ 205的有關規定，安裝在建筑物墻體上，應采用焊接與預埋件聯接，預埋件間距為300~500mm。3.6.4 M類隔墻框架的制作與安裝應符合GBJ 206的規定。安裝在建筑物墻體上，應采用螺釘等與預埋木塊連接，預埋件間距為300~500mm。6 檢驗方法6.1 尺寸測量6.1.1 鑲嵌框架槽口長度和寬度尺寸偏差用精度為1mm的鋼卷尺測量。6.1.2 鑲嵌框架側壁寬度和凹槽深.度尺寸偏差用精度為0.02mm的深.度尺或卡尺測量。6.1.3 鑲嵌框架兩對角線長度尺寸差用精度為1mm的鋼卷尺測量。測量位置為內角。6.1.4 鑲嵌框架與防火玻璃的搭接量用精度為0.02mm的深.度尺或卡尺測量。06.2 外觀質量檢驗6.2.1 防火玻璃的外觀質量，應在良好的自然光及散射光照條件下，在距玻璃的正面600mm處進行目視檢查。6.2.2 G類、M類衛墻的外觀檢驗項目及要求應分別符合5.2.2、5.2.3的規定。6.3 耐火性能檢驗  耐火性能應按照GB9978的規定進行。6.4 光學性能檢驗光學性能應按GB2680的規定進行。6.5 防火密封材料的防火性能按GB8625進行。7 檢驗規則  防火玻璃隔墻的檢驗分為出廠檢驗和型式檢驗。7.1 出廠檢驗7.1.1 檢驗項目為防火玻璃、鑲嵌框架的尺寸偏差和外觀質量，檢驗數量為***/7.1.2 檢驗項目中任本項不合格時，允許進行調整，修復后重新檢驗，直至符合要求。7.2 型式檢驗7.2.1 檢驗項目為本標準技術要求中的全部?jì)热荨?.2.2 有下列情況之一應進行型式檢驗a．  新產品或老產品轉廠生產時的試制定型鑒定；b．  正式生產后，產品的結構、材料、生產工藝，關鍵工序等有較大改變可能影響產品的性能時；c．  發生重大質量事故時；d．  出廠檢驗結果與上次型式檢驗有較大差異時；e．  質量監督機構提出要求時；f．   投入正式生產，每過三年時。8 包裝、標志、運輸、貯存8.1 包裝與標志防火玻璃與框架一般應分別包裝。防火玻璃應垂直立放在箱內，每塊防火玻璃應用塑料布或紙包裹。防火玻璃與包裝箱之間用不易引起防火玻璃劃傷等外觀缺陷的輕軟材料填實。每個包裝箱內應附產品合格證和裝箱單。包裝箱上應注明箱內包裝產品的名稱、規格、數量、收貨單位、生產廠名、出廠日期，并標注符合GB191規定的“小心輕放、防潮、向上”的標志?？蚣艿攘闩浼b應按GB6388的規定。8.2 運輸與貯存運輸時要平穩，木箱不得平放或斜放，長度應與車輛運動方向相同，應有防雨措施。裝卸時要輕抬輕放。尺寸較大的框架應采取措施防止變形。產品應垂直存放于干燥的室內，并要有防腐措施；防火玻璃不應擱置和倚靠在可能損傷玻璃邊緣和玻璃面的物體上。附加說明本標準由中華人民共和國公.安部提出。本標準由全國消防標準化技術委員會(huì )歸口。
